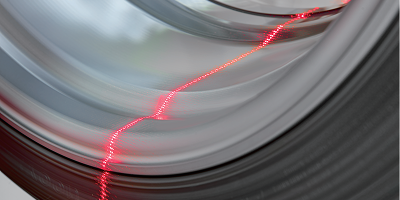

Vision Technology System
짧은 시간에 자동으로 휠 관련 정보를 측정 진단 하고 오류를 예방합니다. (림 제원측정, 웨이트 부착위치, 림 런아웃, 스포크측정, 스마트웨이트 옵티마이즈, 림 3D 스캔 등)

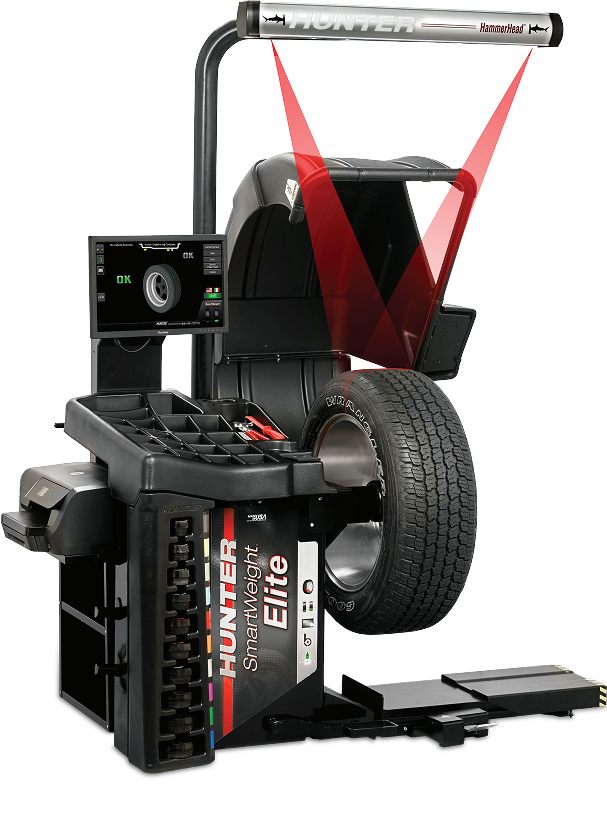

SmartWeightⓇ Elite
Smart Balancing,
Maximum Efficiency.
SmartWeightⓇ Elite
★ 현재 이미지에는 옵션 품목이 포함되어 있습니다.
Main Features.
-
-
향상된

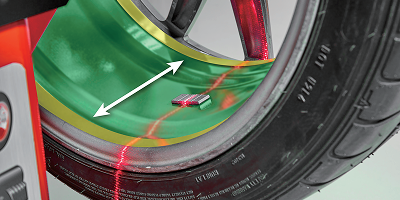

SmartWeightⓇ OptimizedVision Technology System을 적용하여 밸런스 정확도와 웨이트사용량 감소는 물론 단일 웨이트로 밸런스 작업을 해결합니다.
-

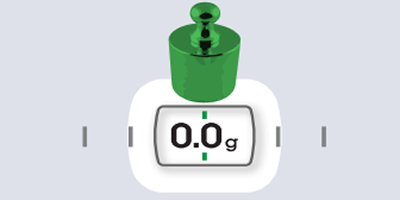

eCal 자동 캘리브레이션
사용자가 직접 조작할 필요없는 완전 자동 ‘캘리브레이션’ 기능입니다.
-

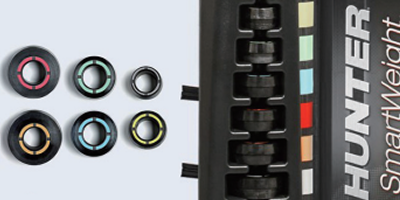

BullsEyeⓇ 센터링 시스템
낮은 기울기로 정확한 센터 장착이 가능하며 승용차 및 1톤 경트럭 휠에 대한 포괄적인 범위를 제공합니다. (단, 1.2톤 차량 등에서 사용하는 허브 사이즈 127-168mm 콘은 옵션입니다.)
-

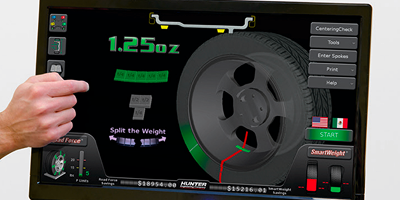

Live 3D 그래픽
실시간으로 휠 밸런스를 측정하여 고객의 휠 디자인을 3D 그래픽 영상으로 표현해 줍니다. 직접적인 터치 인터페이스로 초보 기술자도 빠르고 쉽게 작업할 수 있습니다.
-

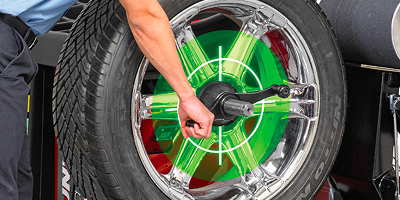

Automatic CenteringCheckⓇ
휠 장착 정확도를 자동으로 검증하여 작업자의 세팅 미숙이나 오장착으로 인한 오차를 미연에 방지하고 완벽한 센터링을 보장합니다.
-

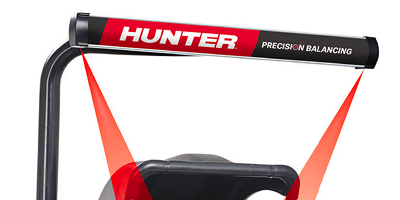

HammerHeadⓇ
Top-Dead-Center Laser
(option)12시 방향 상단 레이저와 와이드 조명으로 납 부착 정확도를 극대화하여, 단 한 번의 회전만으로 완벽한 밸런싱을 완성합니다.
-

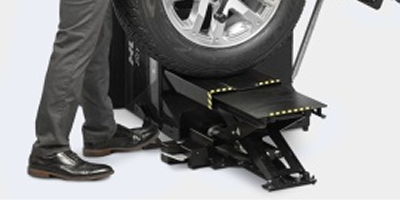

휠 리프트 (option)
무거운 대형 휠을 안전하게 들어 올리고 축 정렬을 도와, 작업자의 피로를 줄이고 정확한 센터링을 보장합니다.
-

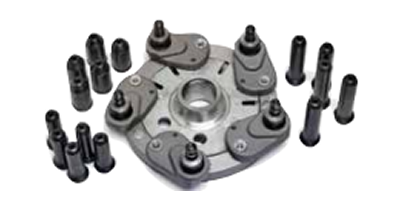

플랜지어댑터 (option)
휠 볼트 자리에 어댑터를 장착하여 보다 정확한 센터링에 장착 가능합니다.
-

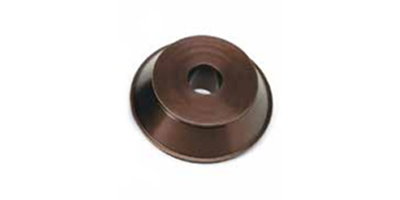

트럭 콘 (option)
트럭차량의 허브 사이즈가(127~168mm) 일시 필요 부품 으로 추가적인 작업이 가능합니다.
Summary.
-
특허받은 비전 시스템으로 휠 제원을 자동으로 측정
-
특허받은 자동 CenteringCheck® 기능으로 정확한 휠 중앙 정렬 보장
-
휠 내부 어느 위치든 정밀한 납(웨이트) 부착 위치 지정
-
SmartWeight® 기술을 통한 작업 효율 극대화 및 납 절감
-
특허받은 eCal 자동 보정 기능으로 완벽한 자체 보정 구현
Spec.
- 전원
- 전압: 196 ~ 253V, 단상 60Hz, 전류: 10A
- 공기
-
공기압: 100 ~ 175 psi (7 ~ 12 bar)
(휠리프트 또는 스피드클램프 사용 시) - 림 폭
- 1.5 ~ 20.5 in (38 mm ~ 521 mm) ★
- 림 직경
- 10 ~ 30 in (254 mm ~ 762 mm) ★
- ALU
- 14 ~ 40 in (356 mm ~ 1,016 mm) ★
- 넓이
- 1,448 mm / 1,626 mm (휠 리프트 포함)
- 높이
- 1,804 mm / 2,248 mm (TDC 포함)
- 깊이
- 1,613 mm
- 장비 무게
- SWE32 : 237kg / SWE30 : 214kg / SWE20 : 169kg
★ 익스트림 휠 사이즈는 수동 제원 입력 필요함
FAQ.
martWeightⓇ Elite는 비접촉 3D 비전 카메라 시스템 을 탑재하여 휠의 제원, 오프셋, 스포크 구조를 측정 게이지 수동 접촉 없이 순식간에 스캐닝합니다. 데이터 입력 오차가 없고, 후드를 내리고 스핀이 끝날 때까지 단시간 안에 최적의 납 부착 위치와 최저 무게를 자동으로 계산 해주므로 작업 속도와 정밀도를 동시에 극대화할 수 있습니다.
기존 밸런서 방식과 달리, 차량에 실제로 영향을 주는 진동 요소만을 정밀하게 분석하여 휠 밸런스를 잡습니다. 이를 통해 사용되는 밸런스 납(Weight)의 양을 평균 30~40% 이상 절감 할 수 있어 소모품 비용이 크게 줄어듭니다. 또한 납을 한 번에 정확한 위치에 부착하도록 유도하여 재작업률을 획기적으로 낮춰줍니다.
