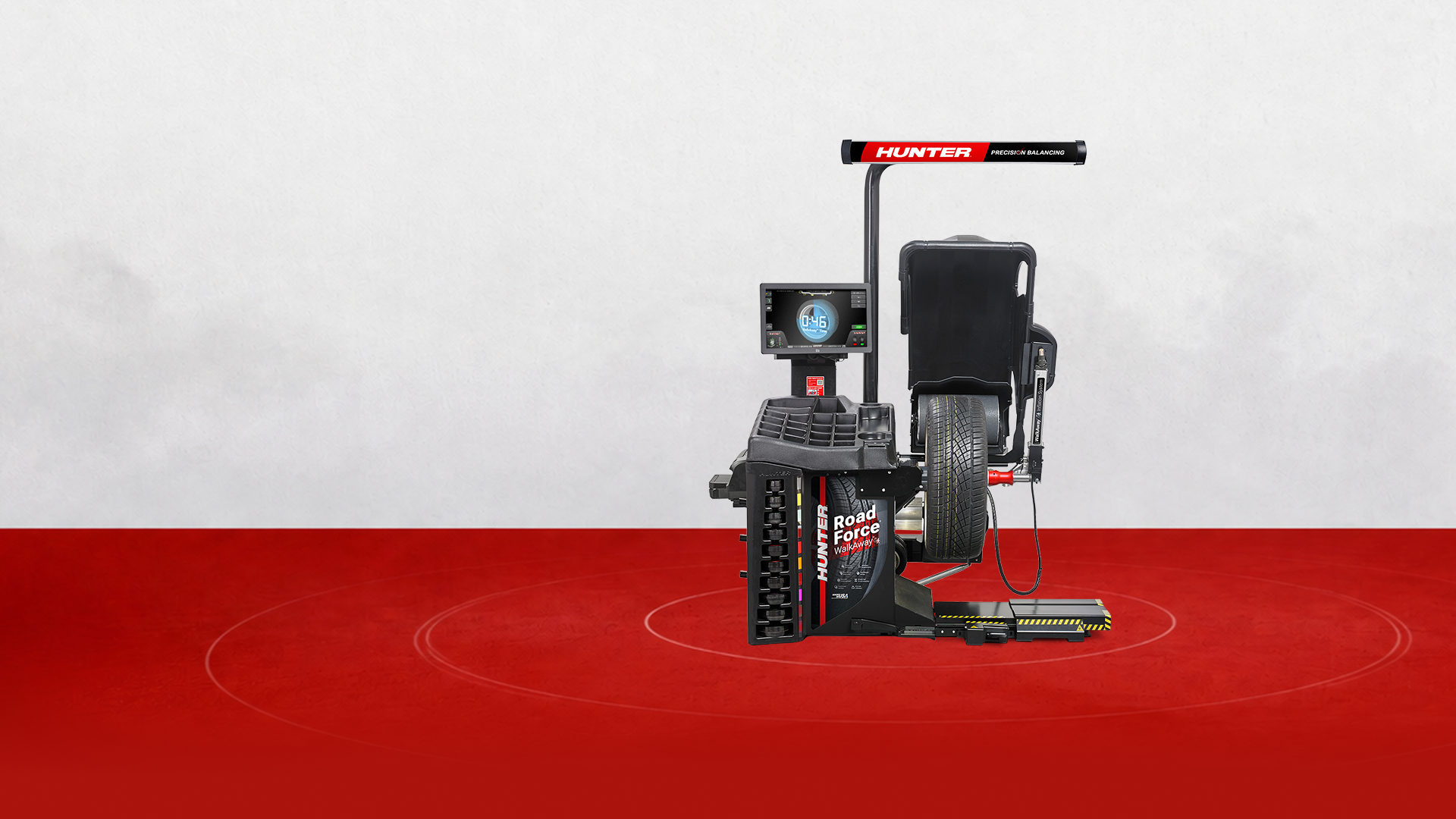

RoadForceⓇ Walkaway™

RoadForce Walkaway RoadForce Walkaway

Walkaway Automation
Meets Road ForceⓇ
 Road ForceⓇ Walkaway™

Main Features.

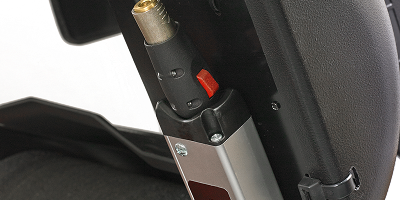

  • Walkaway Inflation

    Walkaway™ Inflation

    공기 주입이 완료되면 에어 척(Air Chuck)이 밸브 스템에서 자동으로 분리되므로, 작업자는 그동안 다른 작업을 수행할 수 있습니다.

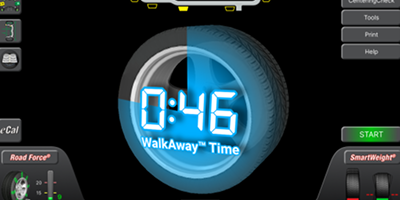

  • Walkaway Timer

    Walkaway™ Timer

    새로운 WalkAway™ 타이머는 타이어 공기압 주입 및 불균형 측정이 완료되는 시점을 알림으로 알려줍니다. 4본 타이어 교환 시 최대 15분의 작업 시간을 단축할 수 있습니다.

  • Vision Technology System

    Vision Technology System

    짧은 시간에 자동으로 휠 관련 정보를 측정 진단 하고 오류를 예방합니다. (림 제원측정, 웨이트 부착위치, 림 런아웃, 스포크측정, 스마트웨이트 옵티마이즈, 림 3D 스캔 등)

  • SmartWeight Optimized

    향상된
    SmartWeightⓇ Optimized

    Vision Technology System을 적용하여 밸런스 정확도와 웨이트사용량 감소는 물론 단일 웨이트로 밸런스 작업을 해결합니다.

  • Live 3D 그래픽

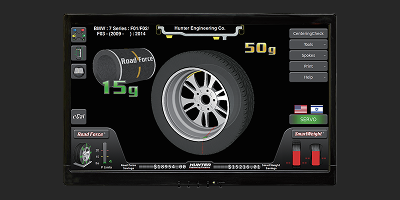

    Live 3D 그래픽

    실시간으로 휠 밸런스를 측정하여 고객의 휠 디자인을 3D 그래픽 영상으로 표현해 줍니다. 직접적인 터치 인터페이스로 초보 기술자도 빠르고 쉽게 작업할 수 있습니다.

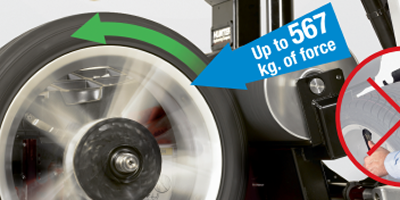

  • 진단 로드 롤러

    진단 로드 롤러

    세계특허인 RFV 로드롤러 진단시스템으로 실제 주행상태를 시연해서 휠 관련 진동과 쏠림 문제를 찾아내고 림의 손상 및 진동문제를 자동으로 측정 진단 합니다.

  • 더욱 빨라진 작업시간

    더욱 빨라진 작업시간

    Road Force® WalkAway™은 세계에서 가장 빠른 밸런서로 일반 밸런서보다 더 빠르게 밸런스 작업을 할 수 있습니다.

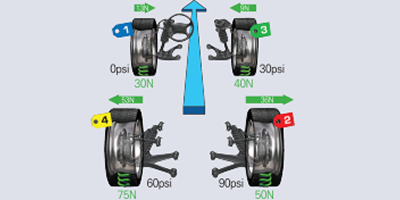

  • StraightTrak

    타이어 쏠림을 바로잡아 주는
    StraightTrakⓇ

    특허받은 LFM 진단 시스템으로 타이어 측면 방향으로의 힘을 측정하여 얼라인먼트 시스템과 함께 쏠림 문제를 해결합니다. 각각의 타이어별 측면력을 측정할 수 있습니다.

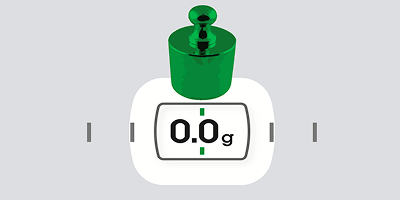

  • eCal 자동 캘리브레이션

    eCal 자동 캘리브레이션

    사용자가 직접 조작할 필요없는 완전 자동 ‘캘리브레이션’ 기능입니다.

  • BullsEye 센터링 시스템

    BullsEyeⓇ 센터링 시스템

    낮은 기울기로 정확한 센터 장착이 가능하며 승용차 및 1톤 경트럭 휠에 대한 포괄적인 범위를 제공합니다. (단, 1.2톤 차량 등에서 사용하는 허브 사이즈 127-168mm 콘은 옵션입니다.)

  • BDC Laser

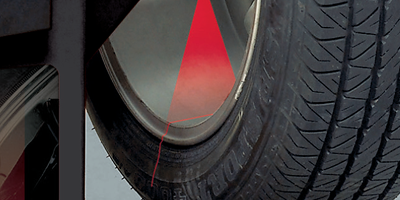

    BDC Laser

    무게추 부착 위치를 레이저로 표시하여 빠르고 정확한 작업이 가능합니다.

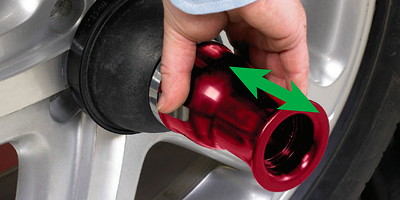

  • 스피드 클램프

    스피드 클램프

    휠을 자동으로 고정시켜주기 때문에 시간과 노력을 절약 할 수 있고 윙너트가 필요 없습니다.

  • Automatic CenteringCheck

    Automatic CenteringCheckⓇ

    휠 장착 정확도를 자동으로 검증하여 작업자의 세팅 미숙이나 오장착으로 인한 오차를 미연에 방지하고 완벽한 센터링을 보장합니다.

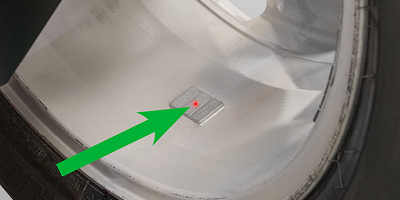

  • SmartSpot

    SmartSpotⓇ

    필요한 최적량의 납 무게와 위치를 지정하여 불필요한 무게추 소모를 줄이고, 한 차원 높은 휠 밸런싱 정확도를 제공합니다.

  • 휠 리프트 옵션

    휠 리프트 (option)

    무거운 대형 휠을 안전하게 들어 올리고 축 정렬을 도와, 작업자의 피로를 줄이고 정확한 센터링을 보장합니다.

  • HammerHead Top-Dead-Center Laser 옵션

    HammerHeadⓇ
    Top-Dead-Center Laser
    (option)

    12시 방향 상단 레이저와 와이드 조명으로 납 부착 정확도를 극대화하여, 단 한 번의 회전만으로 완벽한 밸런싱을 완성합니다.

  • 트럭 콘 옵션

    트럭 콘 (option)

    트럭차량의 허브 사이즈가(127~168mm) 일시 필요 부품 으로 추가적인 작업이 가능합니다.

  • 플랜지어댑터 옵션

    플랜지어댑터 (option)

    휠 볼트 자리에 어댑터를 장착하여 보다 정확한 센터링에 장착 가능합니다.

Summary.

  • WalkAway™ 자동 공기주입 기능으로 타이어 교체 작업 시간 최대 15분 단축

  • 기존 밸런서보다 빠르고 정밀하게 로드 포스(Road Force®) 측정 및 휠 밸런스 작업 수행

  • 진단용 로드 롤러를 통해 주행 진동 문제를 해결하고 "신차 수준의 승차감" 제공

  • 특허받은 비전 시스템으로 휠 제원을 자동으로 측정

  • 특허받은 자동 CenteringCheck® 기능으로 휠의 정확한 중앙 정렬 보장

  • 휠 내부 어느 위치든 정밀한 납(웨이트) 부착 위치 지정

  • SmartWeight® 기술을 통한 작업 효율 극대화 및 납 절감

  • TPMSpecs® 차량 데이터베이스 내장

  • 특허받은 eCal 자동 보정 기능으로 완벽한 자체 보정 구현

Spec.

전원
전압: 196 ~ 253V, 단상 50/60Hz, 전류: 10A
공기
공기압: 100 ~ 175 psi (7 ~ 12 bar), 공기소모량: 대략 4 CFM (113 리터/분)
림 폭
1.5 ~ 20.5 in (38 mm ~ 521 mm) ★
림 직경
10 ~ 30 in (254 mm ~ 762 mm) ★
ALU
14 ~ 40 in (356 mm ~ 1,118mm) ★
넓이
1,626 mm (64 in) 리프트 포함, 잉크젯 프린터 미포함
타이어
최대 직경 : 40 in (1,016 mm),
최대 폭 : 20 in (508 mm), 최대 무게: 79 kg (175 Ibs)
높이
2,261 mm (89 in) TDC 포함
깊이
1,600 mm (63 in)
장비 무게
RFW32 : 418kg / RFW30 : 393kg / RFW20 : 355kg

★ 익스트림 휠 사이즈는 수동 제원 입력 필요함

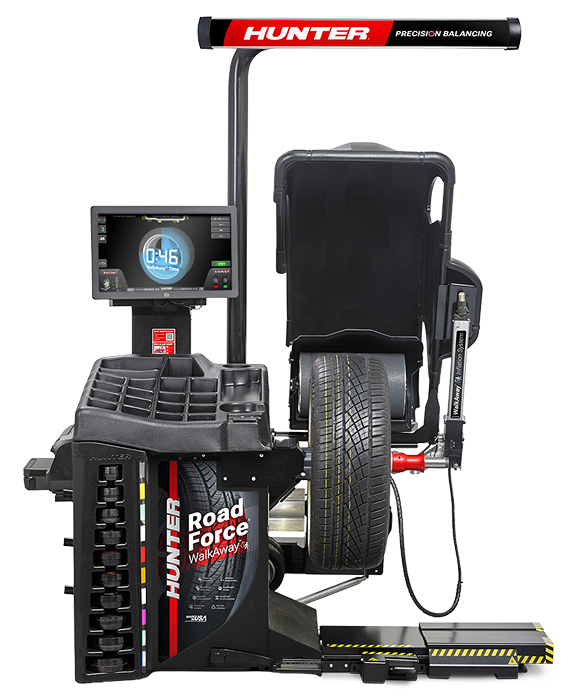

Road Force Walkaway 제품 이미지
Specifications Video Guides

FAQ.

WalkAway™는 발란스 측정 과정에서 작업자가 장비 앞에 기다릴 필요 없이 즉시 다른 작업을 하러 갈 수 있게 해주는 완전 자동화 기술 입니다. 후드를 내리면 로드포스(하중) 측정부터 Wheel-A-Round(휠 외관 측정), 내부 진동 분석, 스포크 카운팅, 최적의 납 장착 위치 선정까지 스스로 완료합니다. 작업자 1인당 작업 동선과 대기 시간을 크게 줄여주어 매장 내 타이어 교체 작업 회전율을 최대로 끌어올립니다.

일반 발란서는 공중에서 휠을 돌려 '무게 균형(Gram)'만 맞추지만, 로드포스 밸런서는 실제 도로를 달리는 것처럼 차륜에 하중 롤러(최대 567kg)를 가해 정밀 측정 합니다. 타이어 강성 불균형이나 휠의 미세한 변형 등 무게 조절만으로는 잡히지 않는 주행 중 핸들 떨림 및 진동, 차 쏠림의 원인을 정확히 진단하고 해결 해주는 진동 밸런서 입니다.

네, 매우 쉽고 정확합니다. SmartWeight® 기술과 함께 탑재된 Top-Dead-Center(TDC) 또는 BDC 레이저 서보 시스템 이 납을 붙여야 할 위치를 눈으로 명확하게 짚어줍니다.
