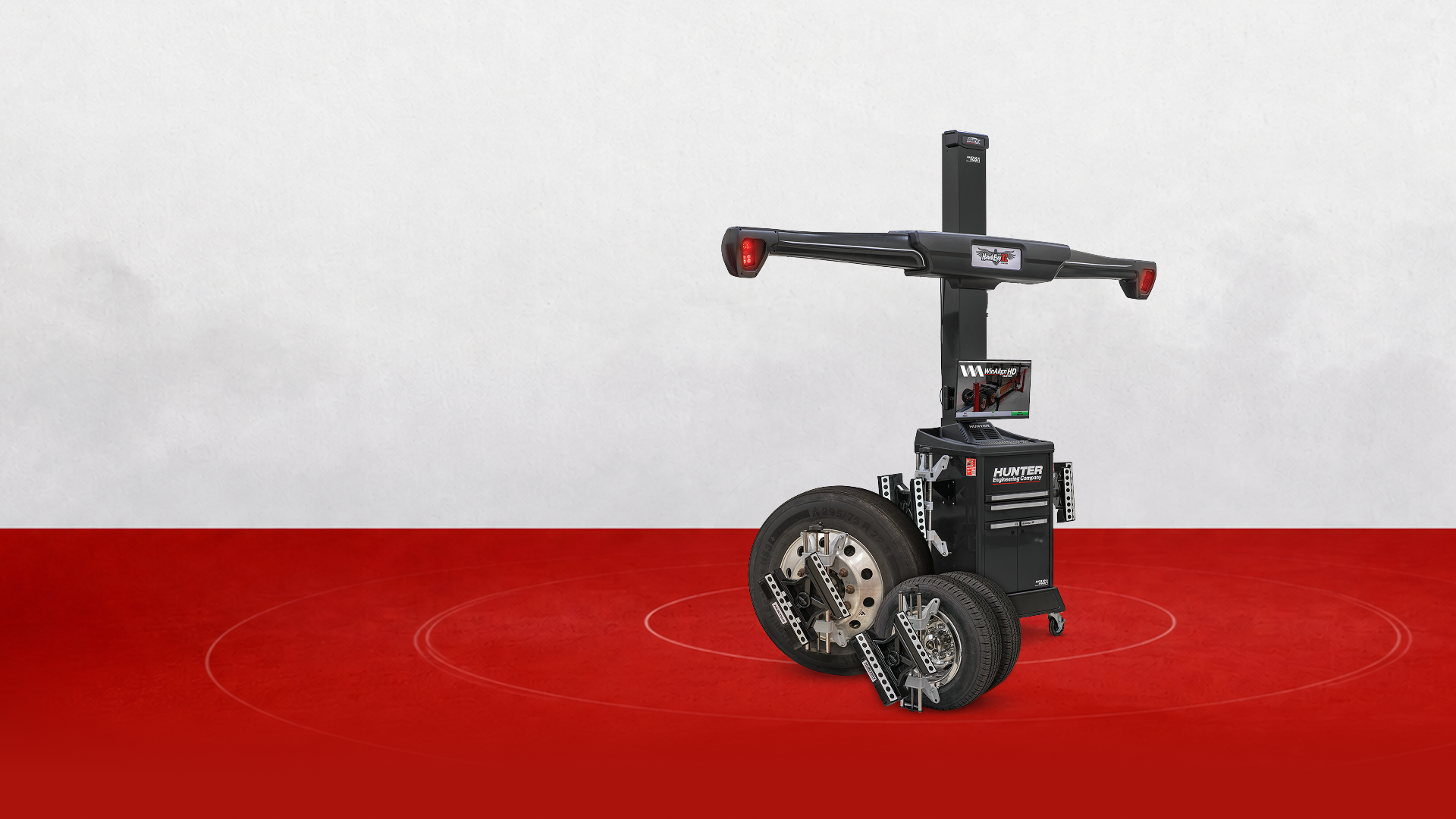

HawkEyeⓇ XL

HawkEye XL HawkEye XL

Maximum
Precision for
Heavy-Duty HawkEyeⓇ XL

Main Features.

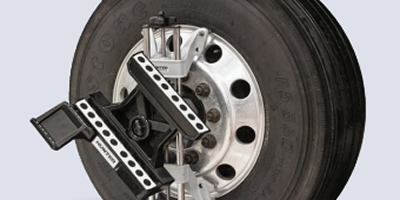

  • XL Targets

    3차원 XL Targets

    전자 부품이 없어 유지보수가 거의 필요 없는 뛰어난 내구성

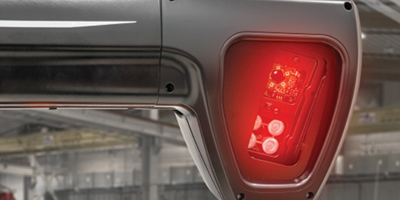

  • 고해상도 카메라 시스템

    고해상도 카메라 시스템

    5메가픽셀의 고해상도 카메라 & 17M 이상 장거리를 측정할 수 있는 후륜카메라

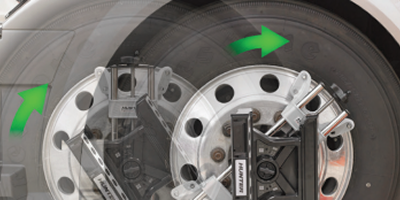

  • 퀵 롤링 보정 기능

    퀵 롤링 보정 기능

    한 번의 롤링으로 모든 바퀴를 보정하고 측정 값을 얻습니다.

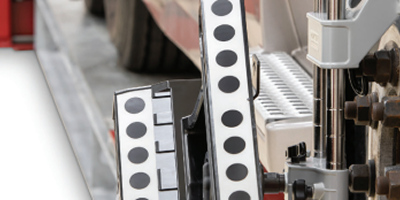

  • 라이브 6 센서 시스템

    라이브 6 센서 시스템

    6개 센서가 실시간으로 측정하여 최소한의 센서 움직임으로 '3축'을 동시에 측정합니다. (최대 3축에서 캠버, 토우, 스러스트각, 스크럽각)

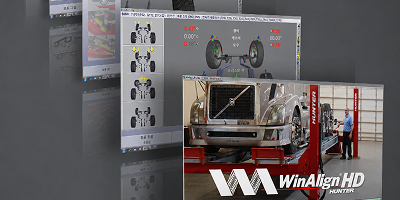

  • 독보적인 헌터만의 소프트웨어

    독보적인 헌터만의 소프트웨어

    WinAlignⓇ HD는 액슬방식과 프레임방식이 모두사용 가능한 휠얼라인먼트 장비이며, 광범위한 자동차 데이터베이스 구성과 대형트럭, 트레일러 및 버스 얼라인먼트 절차를 지원합니다.

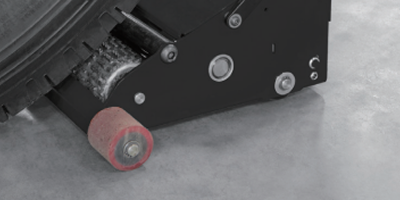

  • 트럭 푸셔

    트럭 푸셔

    무거운 대형 차량을 손쉽게 밀어 측정을 빠르게 도와주며, 후륜 얼라인먼트 조정 시 작업을 용이하게 해줍니다. 배터리 충전식이며, 바퀴 고임목으로 사용이 가능합니다.
    ★옵션

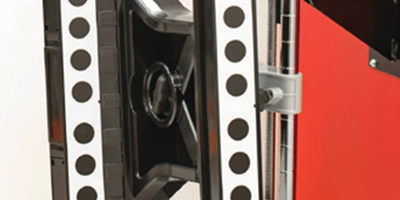

  • 상시 작업 가능

    상시 작업 가능

    배터리, 케이블, 무선 신호 연결이 필요 없어 언제든 즉각 사용 가능합니다.

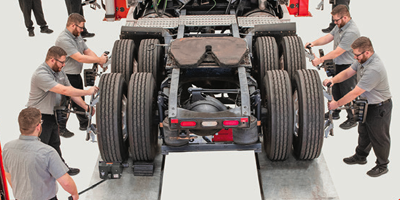

  • 빠르고 간편한 설정

    빠르고 간편한 설정

    수초 만에 세팅이 완료되어 작업 준비 시간을 단축합니다.

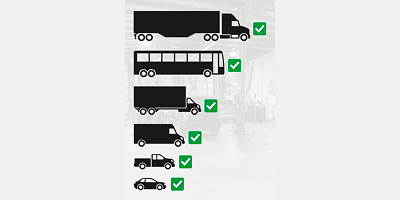

  • 뛰어난 범용성

    뛰어난 범용성

    Class 8 대형 트럭부터 소형차까지 다양한 체급의 차량을 모두 대응할 수 있습니다.

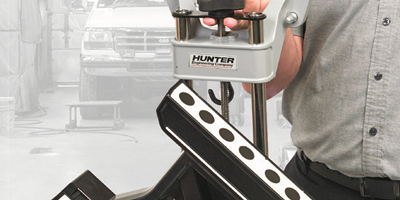

  • 내구성 강화 설계

    내구성 강화 설계

    전자기기 부품 없이 각 바퀴에 장착되는 내구성 높고 가벼운 타겟으로, 거친 정비 현장 환경에서도 안정적인 작업을 보장합니다.

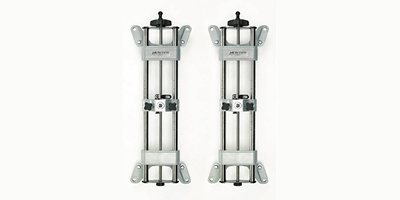

  • 셀프 센터링 어댑터

    셀프 센터링 어댑터

    범퍼나 에어댐이 낮게 설계된 트럭 및 버스에도 우수한 범용성을 제공하며, 15인치부터 28인치까지의 다양한 휠 디스크 지름에 적용 가능합니다.

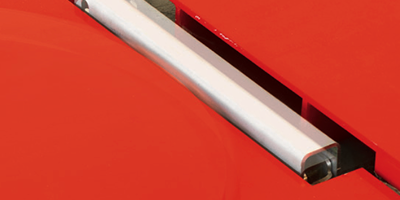

  • 완전 통합형 얼라인먼트 시스템

    완전 통합형 얼라인먼트 시스템

    차량 진입 및 작업 시 안전성과 편의성을 높여주는 자동 잠금 턴플레이트와, 런아웃 보정 작업 시 차량의 원활한 이동을 돕는 내장형 턴플레이트 브리지를 통합하여 효율적인 얼라인먼트 작업을 지원합니다.

Summary.

  • 내구성이 뛰어난 3차원 XL 타깃은 전자 부품이 없어 유지를 위한 정비가 거의 불필요

  • 초장거리 시야를 제공하는 고해상도 카메라로 정확하고 정밀한 측정 구현

  • 단 한 번의 롤링 보정(차량 전·후진)으로 모든 얼라인먼트 제원 측정 완료

  • 최대 3개 차축의 얼라인먼트 측정값을 동시에 실시간으로 확인

  • 다양한 형태와 규모의 작업장(베이) 환경에서 휠 얼라인먼트 작업 수행 가능

  • 완전 통합형 얼라인먼트 랙(FIA) 연동을 통해 작업 공정 및 시간 단축

Spec.

전원
전압: 196 ~ 253V, 단상 60Hz, 전류: 10A
공기
공기압: 100 ~ 175 psi (7 ~ 12 bar)
(휠리프트 또는 스피드클램프 사용 시)
림 폭
1.5 ~ 20.5 in (38 mm ~ 521 mm) ★
림 직경
10 ~ 30 in (254 mm ~ 762 mm) ★
ALU
14 ~ 40 in (356 mm ~ 1,016 mm) ★
타이어
최대 직경: 44 in (1,118 mm),
최대 폭: 20 in (508 mm), 최대 무게: 79 kg (175 Ibs)
넓이
1,448 mm / 1,626 mm (휠 리프트 포함)
높이
1,804 mm / 2,248 mm (TDC 포함)
깊이
1,613 mm
장비 무게
169 kg / 191 kg (TDC 포함), 214 kg (휠리프트 포함)
237 kg (리프트 및 TDC 포함)

★ 익스트림 휠 사이즈는 수동 제원 입력 필요함

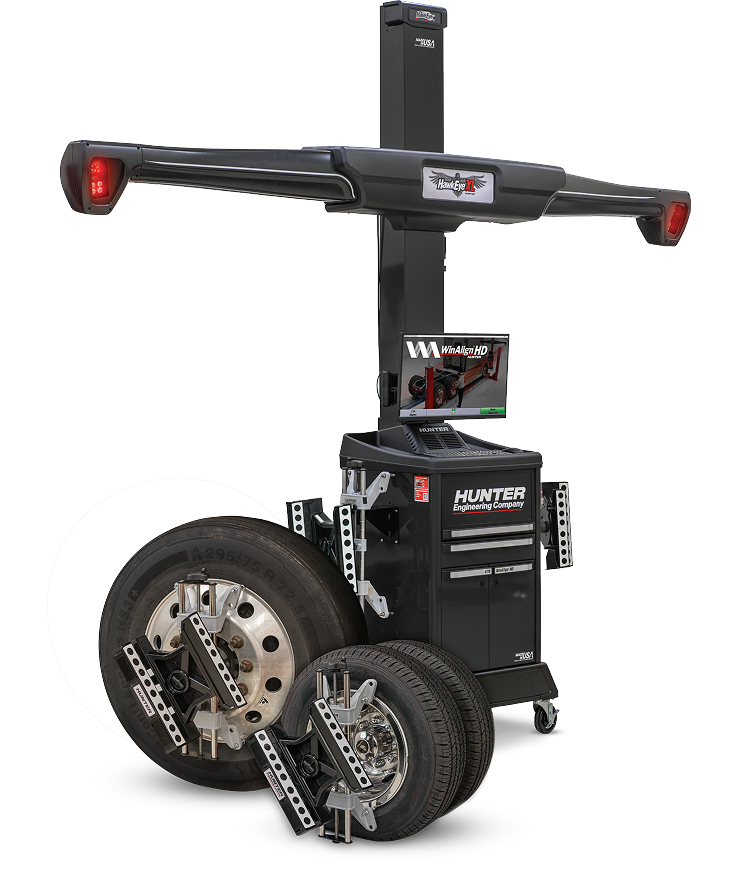

HawkEyeⓇ XL 정면
Specifications Video Guides

FAQ.

1네, 가능합니다. HawkEyeⓇ XL은 기본 패키지에 대형 상용차 전용 XL 타겟 및 어댑터 가 기본 제공되어 중대형 트럭, 버스, 트레일러 등을 전문적으로 정비할 수 있습니다. 여기에 승용차 전용 'QuickGripⓇ 어댑터'를 추가(옵션)로 구비 하시면, 단 하나의 얼라인먼트 베이에서 일반 승용차부터 최대 다축(Multi-Axle) 대형 상용차까지 모든 체급의 차량을 완벽하게 대응하실 수 있습니다.

아니요, 세팅 과정이 매우 빠르고 간편합니다. 기본 제공되는 XL 전용 타깃 및 클램프 는 크고 무거웠던 기존 대형 장비 타깃과 달리 고강도 초경량 소재로 제작되어 테크니션의 피로도를 획기적으로 낮춰줍니다. 림 손상 없이 신속하게 장착할 수 있으며, 짧은 거리를 굴리는 롤링 런아웃(Rolling Comp) 방식이 적용되어 단 3분 내외로 대형차 4륜/다축 측정을 완료 할 수 있습니다.

네, 아주 높은 정밀도를 제공합니다. 자동 승강 및 높이 조절이 가능한 Self-Centering 고해상도 카메라 가 상용차의 축 트랙을 정확하게 추적하며, 대형 전용 WinAlignⓇ HD 소프트웨어 가 다축 차량의 고유 데이터베이스를 기반으로 직관적인 조정을 안내합니다. 이를 통해 상용차의 주행 쏠림과 타이어 조기 편마모를 완벽히 해결하여 연비 개선 및 타이어 교체 비용 절감 효과를 제공합니다.
